НАЗНАЧЕНИЕ
Тепловые расходомеры жидкости ТЕРМА-01, предназначены для непрерывного измерения расхода жидкостей в трубопроводах различного назначения. Могут применяться для любых агрессивных и неагрессивных жидкостей. Предназначены для измерения малых расходов.
Целесообразно применение в технологических установках для автоматизации процессов.
Возможно применение в химической, атомной, металлургической, пищевой промышленности, теплоэнергетике, водоподготовке, холодильной, компрессорной технике и в других областях. Устойчивы к воздействию ионизирующих излучений.
УСТРОЙСТВО И РАБОТА
Действие расходомеров основано на принципе регистрации тепловых меток, распространяющихся в движущейся жидкости.
При изменении расхода жидкости происходит изменение теплового слоя внутри датчика (РПЖ), которое фиксируется встроенным термопреобразователем.
Материал первичного преобразователя, соприкасающегося с технологической жидкостью – нержавеющая сталь, коррозионностойкая сталь, и другие металлы, удовлетворяющие требованиям конкретного производства.
МОНТАЖ
Расходомер ТЕРМА-01, монтируется непосредственно на трубопроводе. Тип соединения трубопроводов (фланцевое соединение или под приварку) выполняется по требованию заказчика.
Прибор устанавливается на трубопроводе в любом пространственном положении. Направление потока должно совпадать с указанным на корпусе первичного преобразователя (РПЖ).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

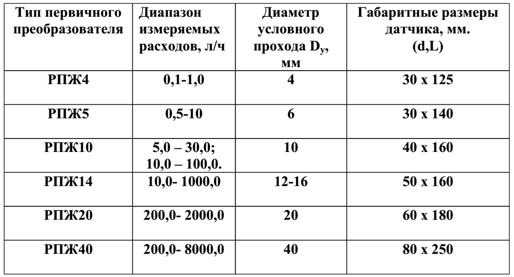

- Постоянная времени, с от 20 до 180 (по требованию)
- Время начала реагирования, с, не более 5
- Температура жидкости, 0 С от - 20 до + 80 (по требованию до 120 0 С)
- Температура окружающей среды, 0 С от - 25 до +50 0 С
- Относительная влажность окружающей среды, % до 95
- Давление рабочей жидкости, не более 1,2 МПа
- Напряжение питания (перем. тока, 50Гц) (24-48) В
- Выходной сигнал 4-20 мА
- Интерфейс RS-485
- Потребляемая мощность, ВА (5- 30)
- Длина линии связи, м не более 20
- Вторичный преобразователь (ТРМ202), габаритные размеры, мм 130 × 105 × 65
- Относительная погрешность измерения от 4 до 8 % от измеряемой величины в зависимости от диапазона измерения.
ПРЕИМУЩЕСТВА
Основным преимуществом является отсутствие в контролируемом потоке сужений и механических элементов. Расходомер устойчив к наличию пузырей, значительному количеству механических примесей и взвесей в протекающей жидкости.
Благодаря возможности регулирования времени измерения, обеспечивается устойчивая работа при импульсных режимах течения жидкостей и при контроле неоднородных потоков.
Устойчивость к вибрациям и другим механическим воздействиям, а также отсутствие каких-либо требований к пространственному расположению позволяет обеспечить надежный технологический контроль при эксплуатации различного оборудования в промышленных условиях.
Установка на трубопроводе производится в вертикальном, горизонтальном или наклонном положениях. Направление потока должно совпадать с указанным на корпусе первичного преобразователя.

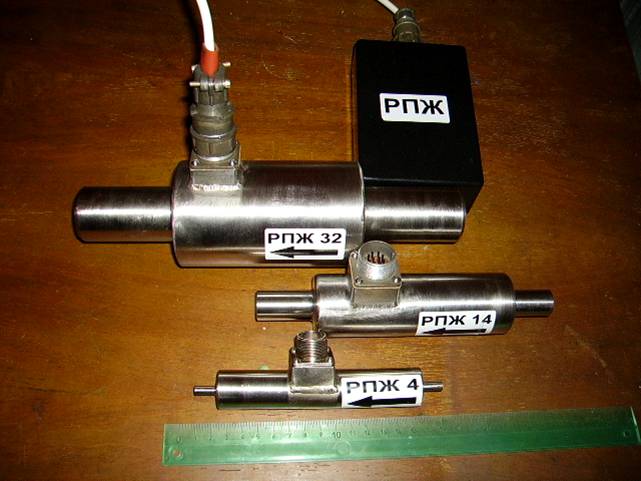

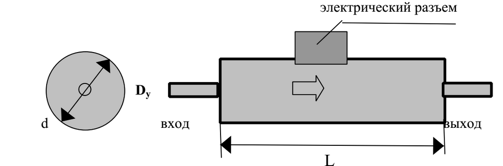

Внешний вид первичного преобразователя теплового расходомера
