НАЗНАЧЕНИЕ
Уровнемер жидкости предназначен для непрерывного контроля уровня в сосудах и емкостях различного назначения. Может применяться для любых агрессивных и неагрессивных жидкостей. Выполнен из материалов, устойчивых к воздействию радиации.
Целесообразно применение в технологических установках для непрерывного контроля уровня и ведения технологического процесса.
Возможно применение в химической, атомной, металлургической, пищевой промышленности, теплоэнергетике, водоподготовке, в гальванических производствах и других областях.
УСТРОЙСТВО И РАБОТА
Действие уровнемера жидкости основано на принципе регистрации изменения теплового поля, окружающего чувствительный элемент.
Материал первичного преобразователя, соприкасающегося с технологической жидкостью – нержавеющая сталь, коррозионностойкая сталь, и другие металлы, удовлетворяющие требованиям конкретного производства. Возможно исполнение с покрытием фторпластом 4.
Уровнемер состоит из первичного преобразователя с подключаемым к нему вторичным преобразователем.
МОНТАЖ
Датчик стержневого типа монтируется непосредственно на емкости сверху или на ее боковой поверхности с наклоном. Тип соединения - фланцевое или через установленный на аппарате штуцер с уплотнением.
Дополнительная калибровка или поверка прибора производится на месте установки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Быстродействие (время начала реагирования), с |
от 2 до 10 |
| Постоянная времени, с |
от 15 до 180 |
| Температура контролируемой жидкости, 0С |
от 4 до + 80 |
| Температура окружающей среды, 0С |
от - 25 до +50 |
| Длина чувствительного элемента, мм |
от 150 до 1000 (возможно до 1800) мм |
| Приведенная п огрешность измерения, % |
±2 |
| Выходной сигнал, мА |
4-20 мА |
| Интерфейс |
RS-485 |
| Относительная влажность окружающей среды, % |
до 95 |
| Давление рабочей жидкости, МПа |
не более 0,5 МПа |
| Напряжение питания (пост. тока), В |
(12 - 48) |
| Потребляемая мощность, ВА |
(5 - 30) |
| Длина линии связи (до вторичного преобразователя),м |
не более 20 |
| Габаритные размеры электронного блока, мм |
130 × 105 × 65 |
ПРЕИМУЩЕСТВА
Основным преимуществом является независимость показаний от наличия электрических потенциалов и токов в измеряемой жидкости. Уровнемер может быть установлен в емкостях, имеющих ограниченные размеры, в случаях когда невозможно использование уровнемеров другого типа.
Устойчив к вибрациям и другим механическим воздействиям
Установка на емкостях и сосудах возможна как в вертикальном так и в наклонном положениях.

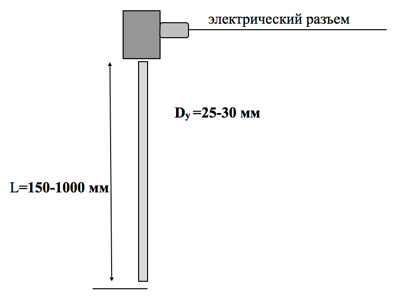

Внешний вид датчика
